Библиотека "Торговое оборудование "

Библиотека "Торговое оборудование " предназначена для моделирования торгового оборудования (витрин и прилавков) из алюминиевого профиля.

Библиотека изначально разрабатывалась под профиль Eurushop, но в последующем была переработана под профиль фирмы Saray. Основной метод построения сборочной модели витрины или прилавка основан на методе планировки. Т.е. сборочная 3D модель формируется путем размещения на активной рабочей плоскости 2D фрагмента, вставляемого в сборочную модель либо через вектор привязки (столешни и полки), либо через узлы привязки (алюминиевый каркас, боковые панели, дверки и т.п.). При этом автоматически создаются 3D фрагменты в рабочем пространстве модели.

Библиотека имеет достаточный набор моделей деталей торгового оборудования, позволяющий моделировать любые моноблочные конструкции. Кроме того, в состав библиотеки включены параметрические модели типовых прилавков и витрин, включающие в себя сборочные чертежи и спецификации. Испольхование библиотеки позволяет существенно повысить производительность труда конструктора торгового оболрудования и исключить ошибки расчета элементов каркаса и заполнения торгового оборудования.

В библиотеку включены более 180 фрагментов моделей элементов торгового оборудования, готовых изделий.

Рис
Рис
Рис
Рис
РисРис
Рис
Рис
Рис
Рис
Рис

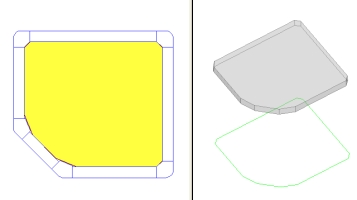

Примеры фрагментов

В каждом фрагменте определены данные для спецификации, связанные с внешними переменными. Фрагменты деталей типа полка, столешня имеют подготовленные параметрические чертежи, достаточные для выполнения раскроя материалов. Для работы с библиотекой разработана программа расчета стоимости изделий, которая запускается непосредственно из среды T-FLEX CAD и используя информацию, заложенную во фрагментах библиотеки и прайс в формате файла Excel, расчитывает стоимость изготовления отдельных единиц оборудования.

Рис
Рис

Полка на прогонах S-102_Left

Диалоговое окно фрагмента

.

Если Вас заинтересовала данная библиотека, можете связаться с нами для получения более подробной информации Отправить запрос
