Номер позиции спецификации в обозначении вида .

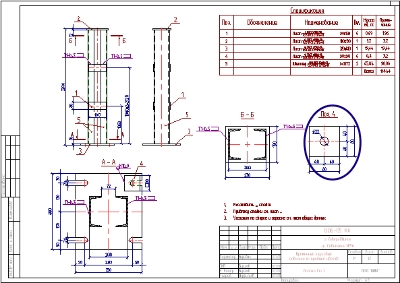

При выполнении проектной документации по правилам СПДС на листе чертежа иногда возникает необходимость указать в подписи к изображению какого-либо элемента номер его позиции по спецификации. На рисунке показан подобный пример (нужный элемент обведен синим цветом).

Рис

Традиционный подход в таких случаях предполагает использование специальных функций T- Flex CAD tget и tpat.

Предлагается такой вариант. Считаем, что имеется подготовленный чертеж, по которому автоматически сгенерирована спецификация. И в эту спецификацию включен элемент, чертеж которого необходимо подписать (как показано на рисунке). Можно использовать команду простановки позиций для решения данной задачи.

Последовательность действий:

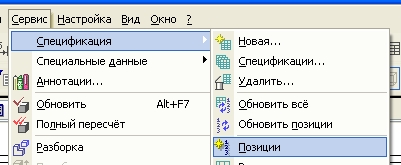

1. Вызываем команду Сервис/Спецификация/Позиции

Рис

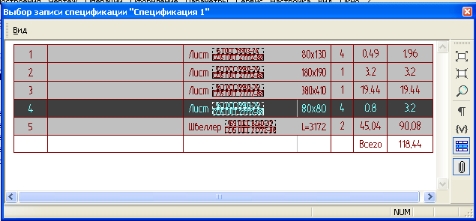

2. Выбираем нужную запись в спецификации

Рис

3. Наносим надпись с номером позиции на изображение

Рис

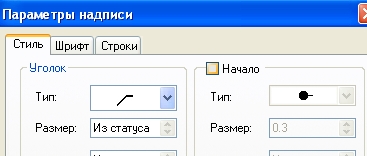

4. Вызываем диалог параметров надписи. Перед номером позиции добавляем текст «Поз. », а на закладке “Стиль” отключаем элемент “Начало”

Рис
Рис

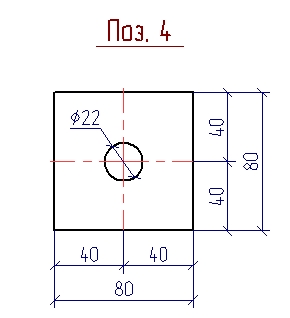

5. Теперь в подписи к элементу чертежа номер позиции детали будет отслеживаться автоматически.

Рис



С вопросами обращаться: Павел Перфильев
