Проект 877-01 Энергоузел ООО "Завод ДВП", г. Емва, республика Коми.
Проект выполнен НПФ "РОСС МТК".

Проект энергоузла на основе паротурбинной установки мощностью 6МВт. Основная система проектирования - T-Flex CAD 3D, v.7.1. В этой системе была разработана вся технологическая часть проекта и существенная доля общестроительной части.
Проект отличался высокой степенью насыщенности пространства различными коммуникациями, ограниченным пространством для размещения достаточно сложного технологического оборудования. Моделирование велось в основном в 3D пространстве.
Использованы библиотеки параметрических фрагментов "Оборудование", "Арматура", "Детали трубопроводов", "КИПиА", "Прокат" и другие. Использование готовых моделей оборудования, трубопроводов, элементов строительных конструкций позволило уменьшить временные затраты на проектирование, что в конечном итоге позволило выполнить проект в сжатые сроки небольшим коллективом проектировщиков. Использование параметрических фрагментов позволило с небольшими временными затратами вносить коррективы в проект, вызванные изменениями в комплектации оборудованием (строительство объекта заказчиков велось параллельно проектированию).

Установка насосов циркуляционной трассы охлаждения конденсатора турбины.

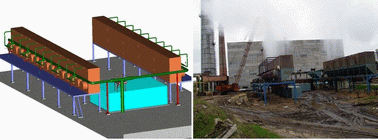

	Узел насосов	Блок вентиляторных градирен













Газовоздушный тракт котлоагрегата

Газовоздушный тракт котлоагрегата. Проект выполнялся по черновым расчетным данным, были созданы параметрические фрагменты газоходов, дымососа и дутьевого вентилятора. Уже на стадии завершения проекта поступили уточненные данные по сечению газоходов и типоразмерам вентилятора и дымососа. Т.к. все фрагменты поднимали значения переменной со сборки, то в течение пары часов был получен новый комплект документации самой сборки и всех входящих узлов и деталей. Позднее фрагменты были переработаны и создана библиотека "Газоходы".

Установка питательных насосов котлоагрегата.
	Узел питательных насосов







Проектирование осуществялось в T-Flex CAD 3D версии 7.2.
