Проект средней школы на 240 учащихся.

Генпроектировщик - ООО "РОСС МТК".

Проект средней школы на 240 учащихся в жилом микрорайоне Цигломень г.Архангельска. Пояснительная записка к проекту.





Проект выполнялся в T-Flex CAD, все разделы, включая инженерные сети. В значительной степени проектирование велось в 3D.

Проектная документация включает в своем составе архитектурные, объемно планировочные решения по зданию школы, внутренние и наружные инженерные сети, планировочные решения по организации земельного участка. Проектная документация прошла государственную экспертизу. В настоящее время осуществляется строительство школы.

Проект является комплексным, т.е. все разделы проекта – генплан, архитектурные решения, конструктивные и объемно-планировочные решения, инженерные сети водопровода и канализации, отопления и вентиляции, электрические сети – выполнены с использованием системы параметрического проектирования T-Flex CAD.

Школа запроектирована из конструкций Волдом (стеновые панели и панели перекрытия). Так как в проектной организации впервые выполнялся проект на основе подобных изделий, в процессе проектирования была разработана новая библиотека для проектирования зданий по технологии Волдом. Учитывая, что в основу конструкций положены всего несколько типов панелей (стеновые панели глухие, с оконными, дверными проемами, панели перекрытия, панели покрытия), отличающиеся только внешними размерами, применение T-Flex CAD позволило осуществить проектные работы небольшим коллективом в сжатые сроки. Кроме того, в результате выполнения проекты был получен комплекс параметрических библиотек, который может быть использован при проектировании зданий на основе технологий Волдом в кратчайшие сроки.

Работа выполнена в T-Flex CAD 3D версии 10.0.

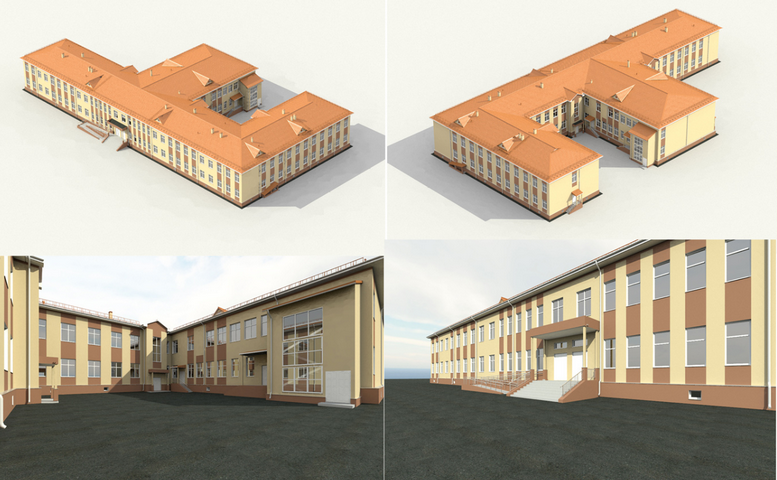

Создание фотореалистичных изображений осуществлялось с использованием программы PovRay.
